日期: 2011/07/30 (六)
花費: 0元
話說老渡邊趁著暑假回了趟女王老家, 順便跟小姪女玩玩
這天老丈人閒聊時問到老渡邊冰箱要如何選購, 老渡邊細問之下才知道冰箱已經異常2星期了...
[症狀] 上層冷凍會冷又不會太冷, 但是下層冷藏完全不冷.
有點懷疑跟以前老渡邊家裡遇到的問題一樣, 就跑來看看了...
就是這個貼滿小朋友貼的貼紙, 可愛的老冰箱
品牌: 東元 TECO
型式: 鮮綠
老歸老, 也有標示環保冰箱呦 (那時應該也沒有所謂的環保標章吧, 呵呵.)
Amenity Life for you, 給您舒適優雅的生活
我喜歡!!!

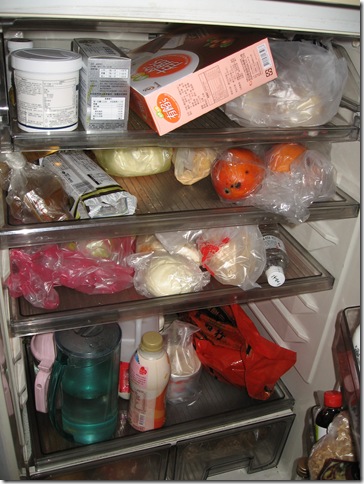

[症狀1] 下層冷藏完全不冷!!! 慘慘慘, 這些水果和食物根本沒有冷藏的環境...
下層最內部的冷氣出風口完全沒有冷空氣進來, 看來問題就在這裡了.
Q: 難不成是冰箱上層到下層的冷空氣通道堵塞了? 導致上層冷凍區冷排製冷後的冷空氣根本無法送到下層冷藏區?
Q: 難不成是冰箱上層的風扇故障了? 導致上層冷凍區冷排製冷後的冷空氣根本無法送到下層冷藏區?
[症狀2] 用手感覺了一下, 上面冷凍的確會冷, 但是又不會很冷.
所以老丈人把小朋友要吃的豆花布丁和養樂多都拿來放上層了, 但是由養樂多不會結冰就可以看出來是有問題的......
[症狀3] 壓縮機一直在運轉!
這是可以理解的, 因為冰箱裡面有溫度sensor, 不管是冷凍或冷藏溫度如果沒達到設定值的話, 當然壓縮機要持續運轉製冷.
不過這句話也是這次修理成功的關鍵!!!!!!
Q: 難不成是冰箱內的冷煤漏光了? 導致壓縮機即使運轉都無法製冷? (不過上層會仍有一些些冷, 應該不是這點!)
Q: 難不成是冰箱內的溫度感測器故障了? 導致壓縮機持續運轉並導致冷排結冰了, 冷空氣根本無法送出?
Q: 難不成是冰箱門沒有關好? 導致壓縮機持續運轉並導致冷排結冰了, 冷空氣根本無法送出? (老渡邊家裡遇過兩次!)
來把蒸發皿(除霜時, 盛溶化冰水用的盤子啦)依順序拉出來看看吧
這台冰箱的蒸發皿設計在前方, 比老渡邊家裡設計在後方較方便與人性多了...
向上提即可取下塑膠罩子, 拉出蒸發皿來看, 似乎都很久都沒有水了...
Q: 難不成是除霜用的加熱棒故障了? 導致冷排上的結冰無法除霜溶解?
Q: 難不成是除霜用的定時器故障了? 導致冷排上的結冰無法除霜溶解?
其實老丈人已經請電器行維修的人來看過了, 不過得到的可能結論是冷煤洩漏加上冰箱老舊, 是無法修理地......... (不過老渡邊後來證實沒有任何零件故障, 應該是維修耗工不划算, 人家不願意故障排除啦!!!)
也正因為這樣, 老渡邊更想在百忙之中寫這篇文章分享, 不要把一台根本沒壞的冰箱丟掉買新的, 因為這樣一點都不環保說......
因為老渡邊有經驗, 家裡冰了一大堆東西的冰箱如果不冷, 真的會讓人急到跳腳ㄟ!!!
因為距離老渡邊回家的時間越來越近了, 實在很怕把女王老家的冰箱弄壞, 老渡邊開開關關東摸摸西摸摸, 觀察了很久...... 內心掙扎考慮再三, 最後才決定拆開來修理看看!
(想說反正老丈人也請人來修理過了, 也打算丟掉了!!!!)
目前想到的原因有五: (應該不是冷煤漏光, 不然不可能2星期來上層還會有冷.)
1. 除霜系統故障, 這就沒輒了.
2. 溫度感測器故障, 這也沒輒了.
3. 送冷空氣之風扇故障, 這也沒輒了.
4. 上下層冷空氣通道堵塞, 這也沒輒了.
5. 冰箱門沒有關好, 長期製冷仍達不到設定溫度, 導致冷排結冰. 如果是這點就有救了!
19:45 先把上層冷藏室的食物用塑膠袋裝好後放到下層去
ㄟ, 冷排位置的塑膠壁有結冰!!! 看來有可能是冷排結冰說!!!
冷凍室溫度設定, 看來一切正常.
光線不好無法確認風扇有沒有轉動, 拿的DC對著風扇拍了兩張照片, 確認風扇有轉動啦
確認不是原因3了
結果可愛的小姪女跑過來要看老渡邊修理 (還自備椅子說...)
因為老渡邊怕組裝不回去, 一邊修理一邊拍照, 就順道拍拍小姪女囉
第2張, 真是可愛QQ.
第3張, 實在是太可愛了!!! 讓老渡邊忍不住用軟體後製了一下
19:48 繼續上工, 來把盤子都拿下來吧

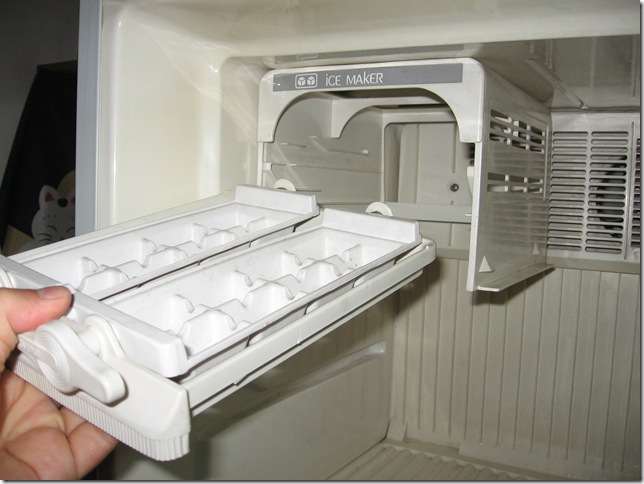

用螺絲起子把製冰架子取下, 共3根螺絲.
再把塑膠面板用螺絲起子取下, 只有1根螺釘.
另一邊則是要把塑膠旋鈕拉出.
取下風扇護蓋, 或者也可以說是冷空氣導流板吧? 反正老渡邊不知道啦.
看到溫度控制那根長長白色包覆的, 老渡邊猜想應該是溫度感測器! 可以決定是否啟動壓縮機製冷.
至於下方那個洞, 就是要把冷空氣向下送到下層冷藏的通道啦!
大致的原理是: 當門關起來時, 門邊的那個機械式開關會
1. 把電燈關閉
2. 把風扇啟動
然後風扇就把冷排產生的冷空氣就直接送到上層冷凍庫, 並經由通道送到下層冷藏庫了.
來進行最困難的步驟, 把區隔冷排和冷藏庫的間隔塑膠板取下吧
怕傷到風扇葉片, 先把冰箱電源拔掉吧
拆第1根螺絲.
拆第2根螺絲.
拆第3根螺絲.
拆溫度控制器. (後來發現這個動作是多餘的, 拔電源插頭就可以了)
這個插頭老渡邊也拔了老半天, 最後才知道要壓下圖插頭左側就可以拔出來了.
這樣就可以了嗎? 當然不是!!!
因為間隔板是和冷排冰塊黏在一起, 而且沒有適當的施力點可以用力, 所以老渡邊弄了很久都取不下來, 弄到有點小後悔了...
跟老丈人求援了, 老丈人找了老半天總算找到一根鉗子, 老渡邊小區域小區域的用鉗子夾向外拉.
20:13 總算動一動取下來了.

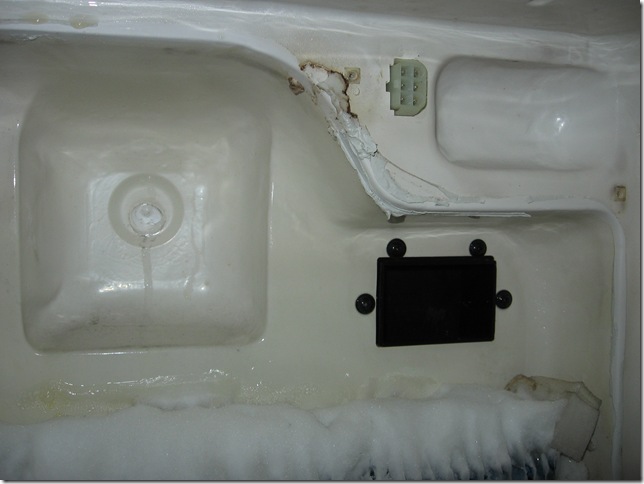

原來間隔板和風扇是一體的, 下方有卡榫, 所以只有上方三根螺絲就可以固定了.
鐺鐺鐺鐺鐺!!! 結果揭曉, 真的被老渡邊猜對了!

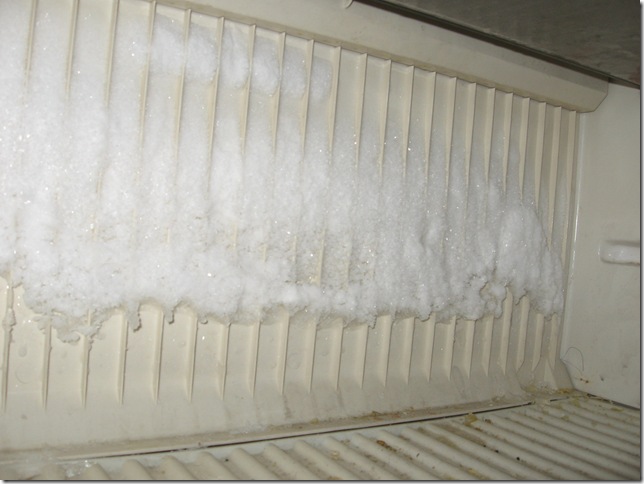

冷排結冰了!!!
所以絕對不是沒有冷煤! 也不是除霜系統故障, 因為由相片可知道冷排下半部的冰都已經被除霜系統除掉了! 所以蒸發皿只是剛好沒有水而已
確認不是原因1了
所以冷空氣無法經過冷排送到上下層, 因為被冷排最上層的冰擋住囉!!
看到這裡, 老渡邊難掩內心的喜悅, 因為說不定真的零件都沒有壞, 只是因為冰箱門沒關好造成!!
(因為可能半天一天門沒關好就可能造成這幅德行了!!!)
無法確認冷空氣通道有無堵塞, 反正手動除霜後, 答案就可以分曉了.
之前老渡邊家裡是用吹風機來加速融冰, 因為老渡邊距離離開女王老家已經沒有多少時間了, 就決定用熱水直接融冰了 (老實說我也不知道會不會傷害冰箱, 不過我想除霜系統啟動時, 不也是經由水路到蒸發皿嗎? 應該沒事才對!)
來用杯子裝裝熱水吧
開始融冰吧!
澆了3杯熱水, 效果不錯!
蒸發皿也差不多要倒水桶了.
冰箱擺置處腳路不好, 所以要避免水滿出來.
融到第5杯, 就差不多了.
下方看不到加熱棒, 算了, 反正應該沒有壞.
旁邊這根不知道是什麼, 反正都把冰去除的乾乾淨淨比較萬無一失.

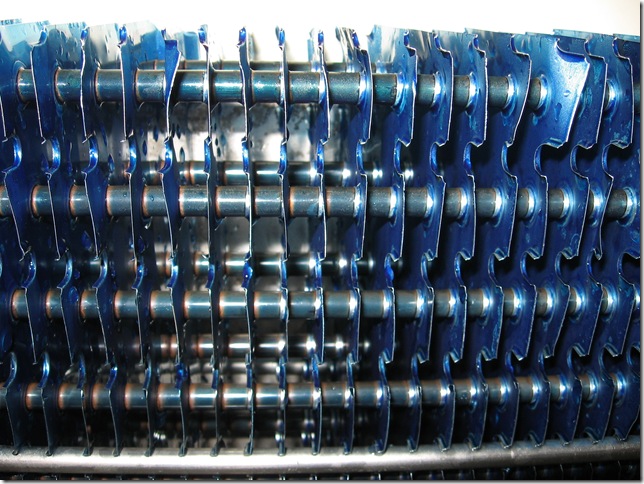

OK, 手動除霜完畢, 回裝前最後定照一張 Ya!!!
開始回裝:
1
2
3
4
5
既然要作就把事情做對, 也作好
來把上層底部清理乾淨吧 Oh, Yes!
6
7
8
黏踢踢的盤子也洗乾淨吧
最後滿意的定照, 嗯...... 我這樣像不像在拍電影阿??
再把蒸發皿的水倒掉一次.
再把罩子裝回去, 順便小露不知名的網友---峰哥特別提到的藍白拖一下 (好爛的梗...)
懷著坎忒不安的心把插頭插上去.
21:07 最後把工具收一收, 手洗一洗, 靜待結果吧
(謎之音: 連這你也拍, 那老渡邊你修理步驟中間有沒有去尿尿阿??)
其實不到1小時, 上層就很明顯有冷了, 而且下層也有明顯的冷空氣進來了(用手把門邊的開關手動壓下確保風扇有轉)!!!
確認不是原因4了
Oh, Yes!
而且隔天早上起床離開女王老家前老渡邊再度確認了一下:
1.
壓縮機沒有運轉, 而且測邊的散熱區域不會熱, 顯示溫度感測器應該沒有壞, 否則壓縮機應該會運轉整晚, 兩側也會很熱才對!
確認不是原因2了
很好, 上層都有冷凍效果了.
Oh, YA! 下層也明顯感到冷度了.
離開前又請老丈人這星期多注意冰箱門有沒有關好了, 如果一星期都OK, 那幾乎可以肯定是門沒有關好造成的了
看到女王家人開心的笑容, 老渡邊真是高興有幫上忙了.
不然平白無故要把一台好好的冰箱丟掉, 在花錢買一台新冰箱, 怎麼想都很兩難又不環保ㄟ, 可以懸在那裡不處理又不行!!!
後記:
1. 有沒有聽過冰箱如果不冷, 可以開門拔插頭幾天的方法? 其實就是和老渡邊一樣, 只要零件沒壞, 冷煤沒漏, 把冷排上的冰融掉當然就OK囉 這樣解釋大家有沒有比較懂了呢?
2.
以上經驗都是老渡邊之前家裡冰箱有故障弄好的經驗(只差在老渡邊使用的是吹風機, 有點慢), 不然老渡邊是不敢在女王家裡動手的...
當然也是在網路上學習了不少知識, 主要都是來自這個不錯的網站: 正典行
http://home.pchome.com.tw/company/www050449/mainpage.htm
http://tw.myblog.yahoo.com/mw8650/
http://www050449.myweb.hinet.net/3a.htm
當初23年前冰箱發生一樣問題時, 馬上上網找了很久, 也是完全沒花錢土法煉鋼修好時真是高興極了, 用到現在冰箱還是頭好壯壯ㄟ
希望對大家有幫助
3.
拍不到除霜定時器, 不然還可以多分享一些我的土法, 再說吧. (老渡邊可以用螺絲起子旋轉來啟動除霜系統).
